NQ-BioControl Prozessleittechnik

Über diese Steuerung können sämtliche Antriebe, Schieber und Sensoren gesteuert und überwacht werden. Eine moderne Biogasanlage weist eine Reihe von Antrieben und Messstellen auf. Auch der weitgehend automatische Betrieb einer Biogasanlage bedarf einer ausgeklügelten Steuerungs- und Überwachungssoftware.

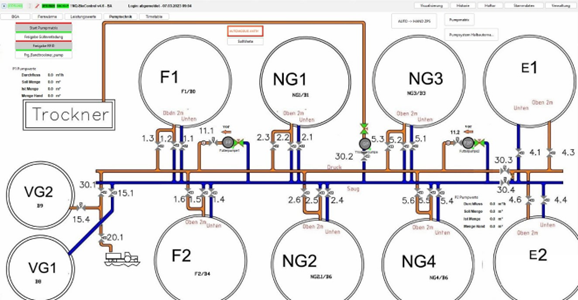

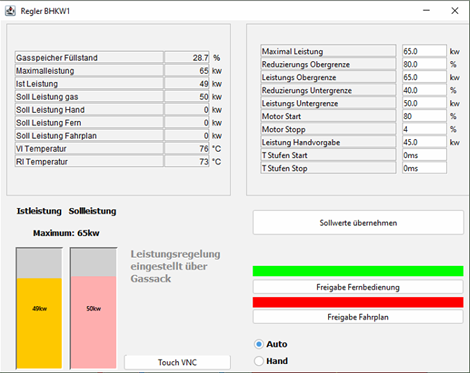

NQ BioControl Biogas Visualisierung

NQ-BioControl ist eine umfassende Lösung

  • Steuerung, Überwachung und statistische Auswertungen einer Biogasanlage
  • Skalierbar von einer Hofbiogasanlage von 30kW elektrisch bis zu großen Biogasanlagen von über 2MW elektrisch.
  • Speicher- und programmierbare Steuerung (SPS)

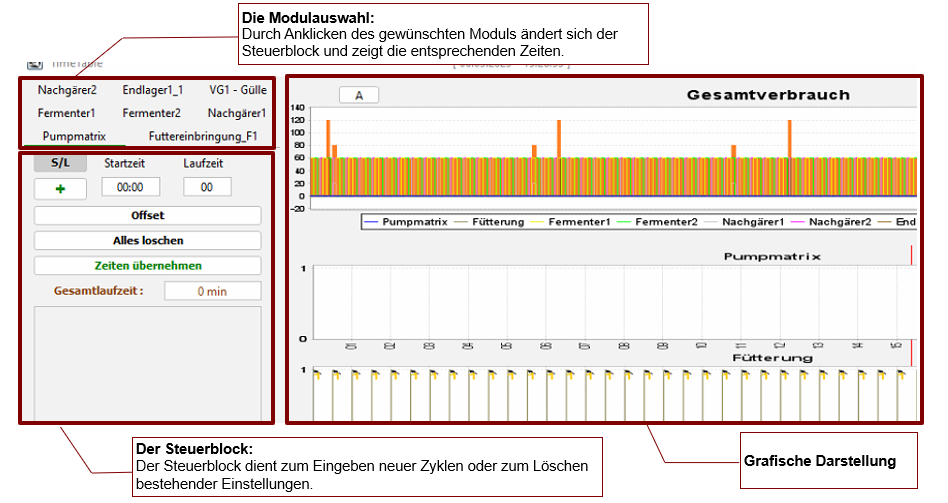

  • Visualisierung inklusive einer Datenbank zur Aufzeichnung der Anlagenparameter
  • Antriebe und Sensoren der Biogasanlage sind direkt mit der SPS verbunden
  • Die Visualisierung liest die Anlagenparameter aus der SPS aus und zeigt diese Daten übersichtlich auf dem Bildschirm des Computers an
  • Der Aufbau der Biogasanlage wird in der Visualisierung bedienerfreundlich nachgebildet

NQ-BioControl unterstützt bis zu 8 zentrale Pumpen, mit 80 Schiebern. Darüber hinaus können weitere 80 Antriebe unabhängig von einander angesteuert werden.

Stärken

Betriebssicherheit durch:

  • Unterbrechungsfreie Stromversorgung
  • SPS-Steuerung
  • Automatische Störmeldung
  • Sicherheitsschaltungen bei Störungen

Störmeldung:

  • Über Telefon und/oder Mobilfunknetz
  • Mit Sprachmeldung zur Störung
  • Mehrere Rufnummern programmierbar
  • Redundante Störmeldesysteme über zwei unabhängige Wählgeräte

Timetable:

  • Übersichtliche Darstellung elektrischer Leistungsaufnahmen der Antriebe
  • Einzelne Erfassung aller Eigenstromverbraucher der Biogasanlage
  • Reduziert Stromspitzen durch Echtzeitsteuerung bei den aufeinander abgestimmten Antrieben

Historie:

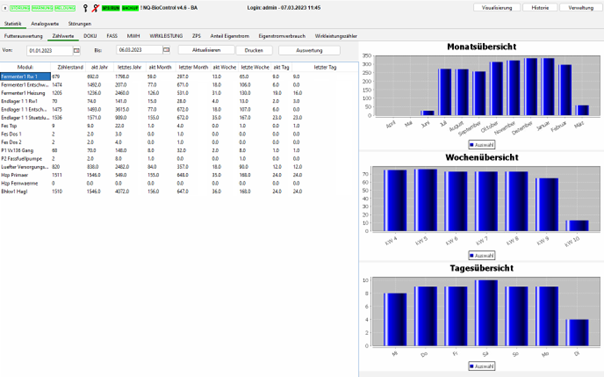

  • Auswertung der Anlagenparameter ab Inbetriebnahme aus der Datenbank von NQ‑BioControl
    (Export vorliegender Stammdaten auf Excel)

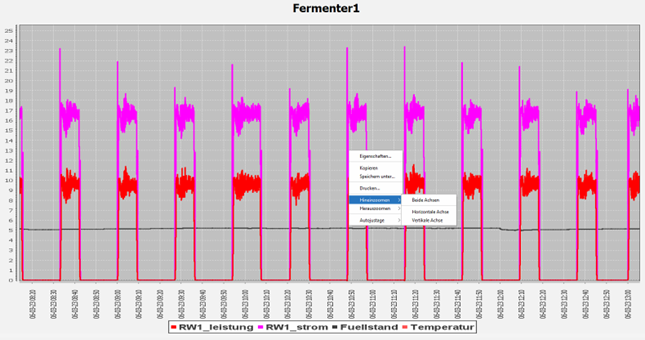

  • Übersichtliche Analogaufzeichnung elektrischer Leistungsaufnahmen der Antriebe
    (Eigenstromverbraucherfassung)
  • Frühe Erkennung von Störungen und Fehlfunktionen

Integration und Auswertung von:

  • Wiegesystemen (Verwiegung mit Verwaltung Lieferschein/Wiegeschein)
  • Durchflussmengenmessern
  • RFID Gülleverladung mit Chipkarte

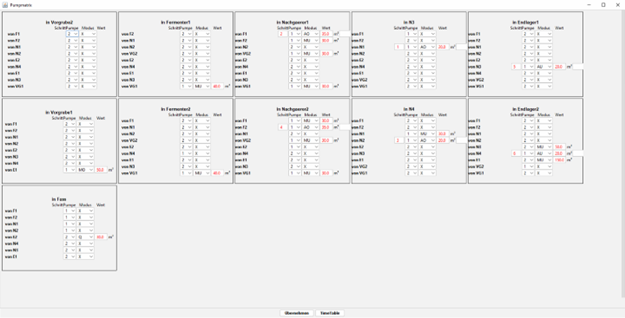

Pumpmatrix:

  • Automatisches Pumpen des Substrats
  • Rezirkulation in der Biogasanlage
  • Eine Eingabemaske für die komplette Biogasanlage
  • Weg und Menge von jedem in jedem Behälter frei einstellbar ohne SPS Änderung

Mehrbenutzerverwaltung:

  • Sicherheit durch Passwortschutz
  • Protokollierung der Anlagenbedienung

Gärrestlager

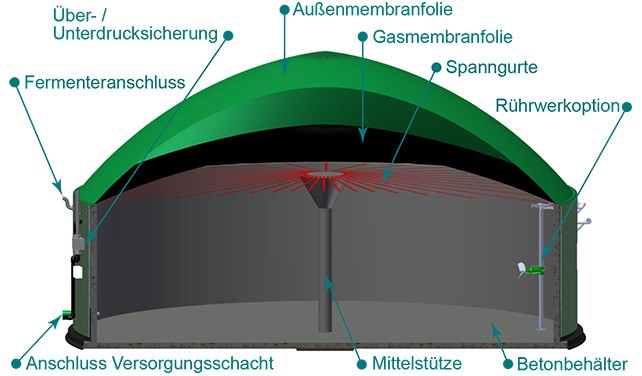

Gasdichtes Gärrestlager mit Doppelmembran-Tragluftdach

Im 2-Behältersystem der NQ-Hofbiogasanlagen ist der zweite Behälter als gasdicht abgedecktes Gärrestlager konzipiert. Dies ist nötig da bei Einsatz von nachwachsenden Rohstoffen (NawaRo) der Gesetzgeber eine durchschnittliche Verweildauer des Gärsubstrates von mindestens 150 Tagen in gasdichten Behältern vorschreibt.

Da das Gärrestlager nicht beheizt werden muss entsteht kein Wärmeverlust durch eine Abdeckung des Behälters mit einer Folienhaube und wird gleichzeitig als Gasspeicher für die Biogasanlage verwendet.

gaerrestlager beschreibung
NQ-Hofbiogasanlagen

Gasdichtes Gärrestlager mit Betondecke

Im NQ-Biogasanlagen-Konzept für größere Biogasanlagen favorisieren wir aus unserer langjährigen Erfahrung heraus ein Gärrestlager mit einer Betondecke. Größter Vorteil ist die Haltbarkeit dieser Form der Behälterabdeckung und es entstehen keinerlei Druckschwankungen durch Wettereinflüsse von außen.

Mit dem Bau einer Biogasanlage wird eine Zukunftsentscheidung für die nächsten 20 Jahre getroffen, deshalb sollte auch in diesen Zeiträumen gedacht und geplant werden. Da bei größeren Biogasanlagen größere Investitionen zu tätigen sind, fallen die höheren Erstellungskosten einer Betondecke nicht so ins Gewicht wie bei den Hofbiogasanlagen, welche die Folienhaube sowieso als Gasspeicher benötigen.

Günstiger ist gerechnet auf 20 Jahre nicht gleich billiger.

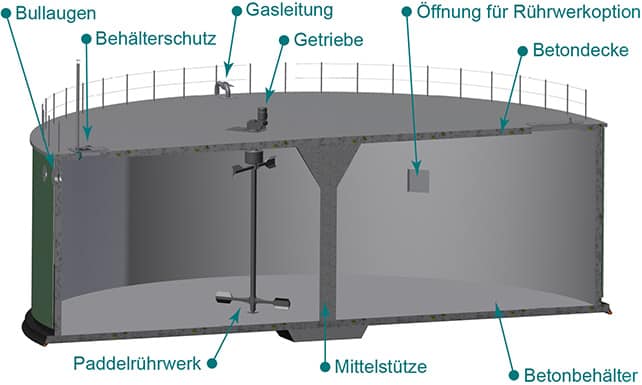

Gaerrestlager Betondecke Beschreibung
NQ-Hofbiogasanlagen

Bestehendes Gärrestlager

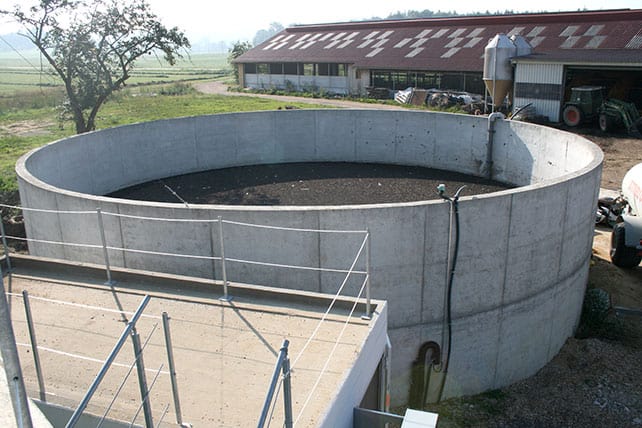

Bei Biogasanlagen die 100% Gülle und Mist vergären, fällt die 150-Tage-Regelung für das Gärsubstrat im gasdichten Raum weg. Aus diesem Grund kann ein schon auf der Hofstätte befindliches Güllelager, ob abgedeckt oder offen als Gärrestlager in die Biogasanlage mit eingebunden werden. Dies ist natürlich eine erhebliche Veringerung der Investitionskosten.

gaerrestlager offen
NQ-Hofbiogasanlagen

Nachgärer

Zweite Station im Gärprozess

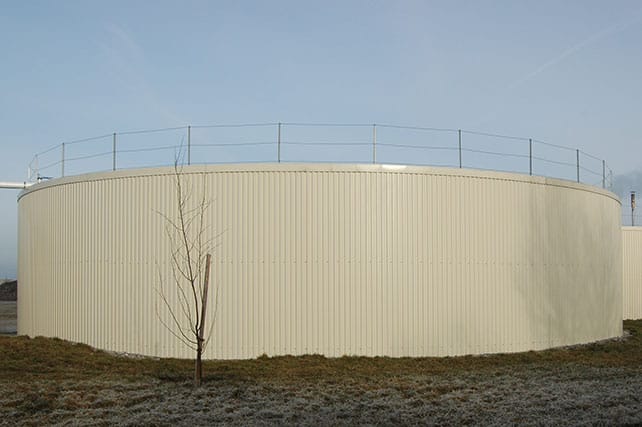

Nach dem Gärprozess im Fermenter wird das Gärsubstrat in den Nachgärer gepumpt. Dort findet die nächste Stufe des Gärprozesses statt und ist die zweite Stelle der Biogasproduktion.

Der Nachgärbehälter ist aufgebaut wie der Fermenter und ist je nach Biogasanlagengröße nötig, um die gesetzlichen Vorgaben der Verweildauer des Gärsubstrates von 150 Tagen im gasdichten Raum einzuhalten.

Nachgärer

Installationsgang

Der Installationsgang ist Kernstück des NQ-Biogasanlagen-Konzeptes

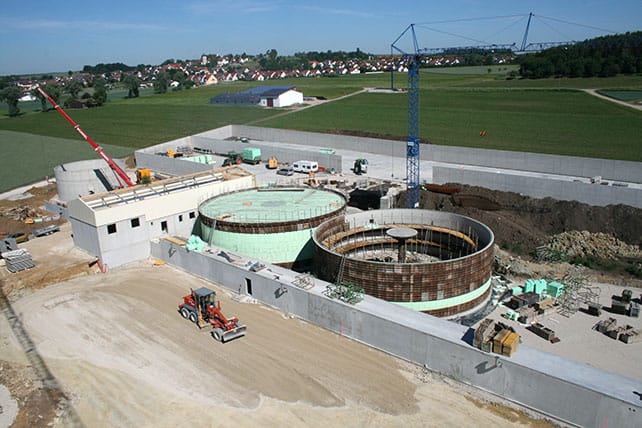

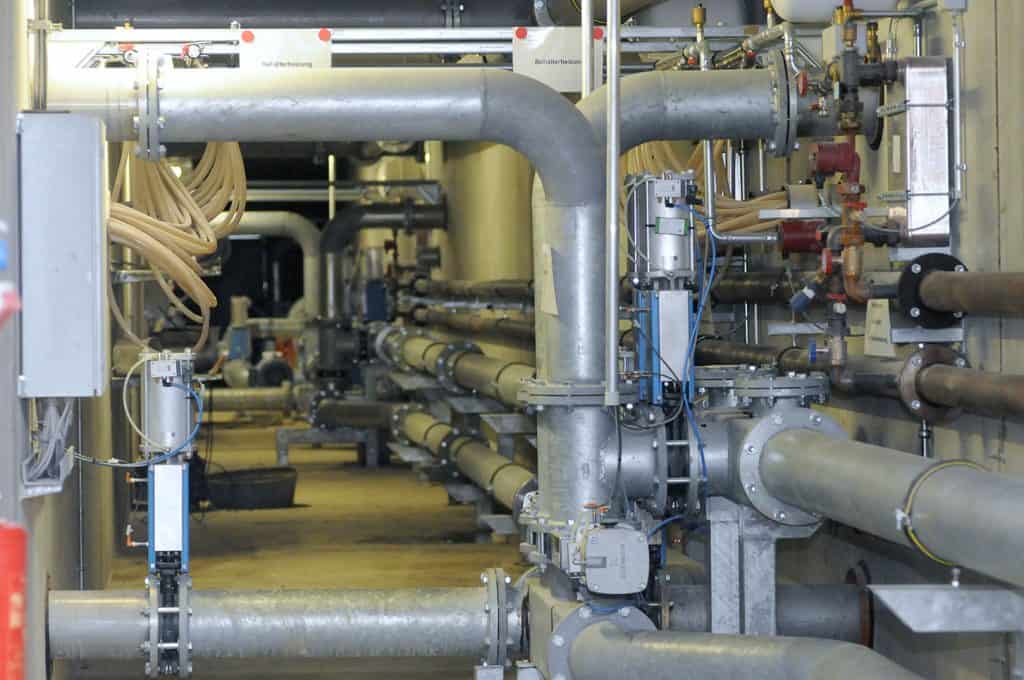

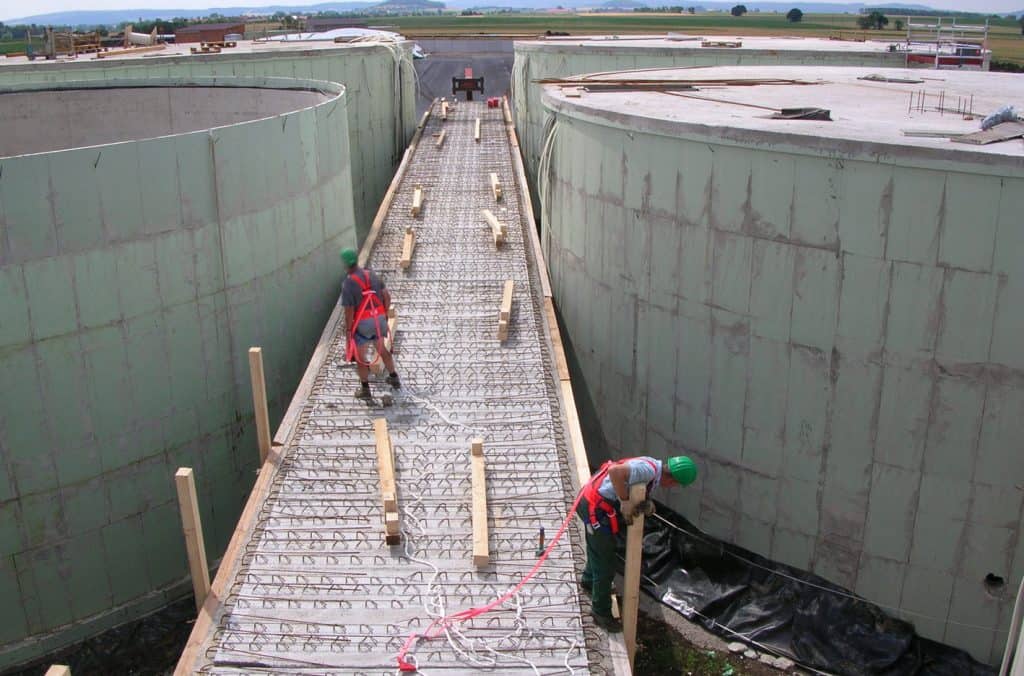

Er verläuft vom BHKW-Gebäude aus bis zum letzten Gärbehälter der Biogasanlage. Links und rechts vom Installationsgang sind alle Behälter angeordnet und können so auf kürzesten Weg in die Verrohrung eingebunden werden.

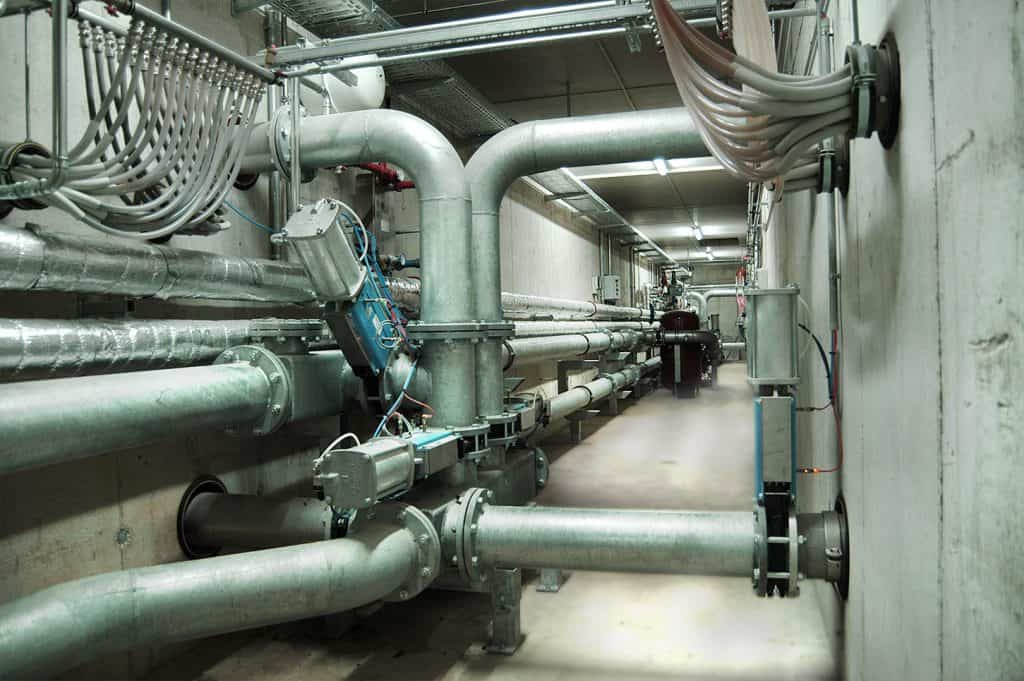

Im Installationsgang befindet sich die komplette Verkabelung und Verrohrung die für den Betrieb der Biogasanlage benötigt wird. Die zentrale Pumpenstation (ZPS) setzt sich aus der Pumpenbaugruppe und der Verteilerstation für die Gärbehälteranschlüsse zusammen. Die Gaskühlstrecke bestehend aus einem doppelwandigem Edelstahlrohr wird ebenfalls im Installationsgang verbaut.

Alle Bauteile sind offen verbaut und können immer schnell geprüft, repariert oder ausgetauscht werden.

Versorgungsschacht VS-110

NQ-VS-110

Der Eingang zum Versorgungsschacht VS-110 ist nicht wie beim VS-100 durch eine Einstiegsluke, sondern durch eine normale Eingangstür, die an der Front montiert ist. Der VS-110 ist für eine oberirdische Installation gedacht, da nicht immer die Möglichkeit, oder Notwendigkeit besteht, den Schacht unterirdisch zu installieren.

Die Pumpen- und Heiztechnik ist hier genau wie beim VS-100 angelegt. Der VS-110 wird ebenfalls vormontiert angeliefert, damit eine schnelle Einbindung in die Biogasanlagen gewährleistet ist. Dies ist ein weiteres Beispiel der Individualität der NQ-Hofbiogasanlagen-Konzepte.

Wir finden für jede Hofsituation eine optimale Lösung.

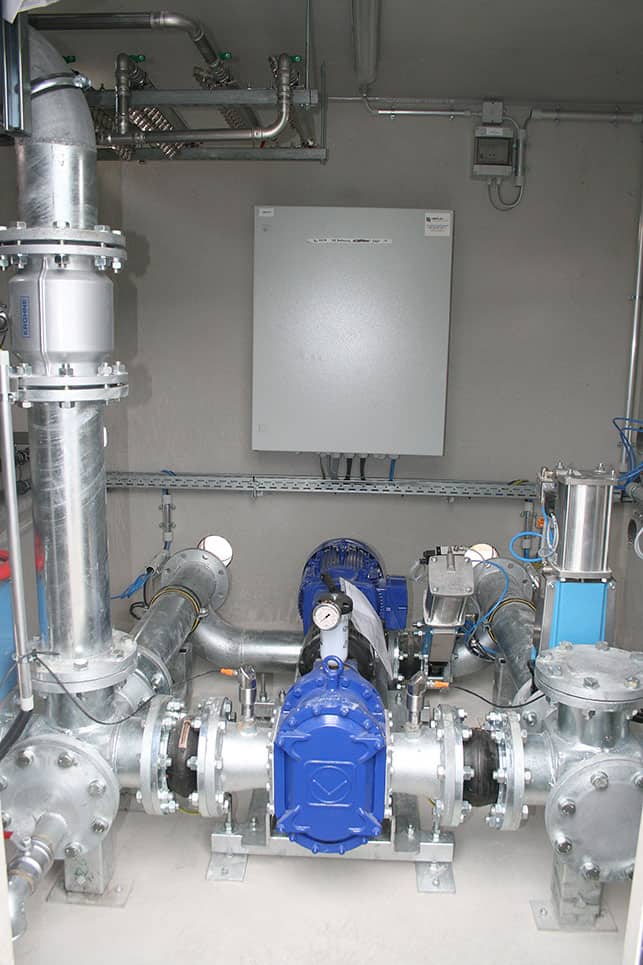

Versorgungsschacht VS-110 von innen

Versorgungsschacht VS-100

NQ-VS-100

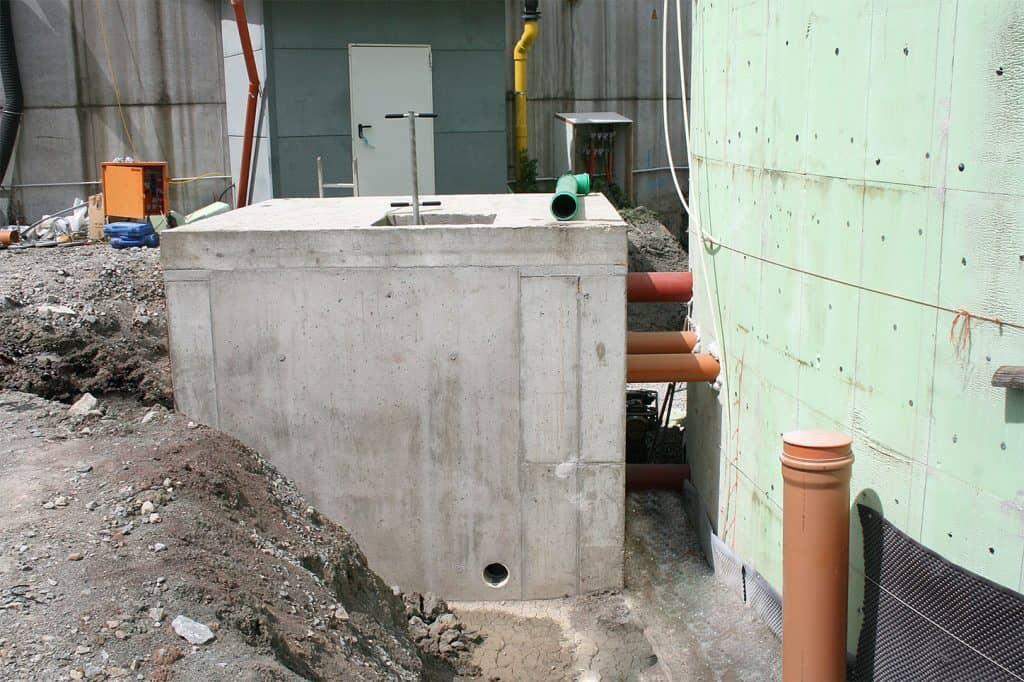

Der Versorgungsschacht VS-100 ist durch die Einstiegsluke leicht zugänglich und die darin installierte Pumpen- und Heiztechnik sind bequem und schnell zu erreichen. Alles ist zentral steuerbar und Sichtprüfung oder Reparaturen können schnell ausgeführt werden. Da der Versorgungsschacht vormontiert angeliefert wird, ist eine schnelle Einbindung in die neue Biogasanlage gewährleistet.

In den meisten Fällen wird der Schacht im Boden versenkt, sollte dies einmal nicht möglich sein, ist eine Variante (NQ-VS-110) erhältlich bei dem der Versorgungsschacht mit einer Tür als Zugang ausgestattet ist.

Versorgungsschacht VS-100

Versorgungsschacht

Versorgungsschacht NQ-VS-100

Der Versorgungsschacht VS-100 ist durch die Einstiegsluke leicht zugänglich und die darin installierte Pumpen- und Heiztechnik sind bequem und schnell zu erreichen. Alles ist zentral steuerbar und Sichtprüfung oder Reparaturen können schnell ausgeführt werden. Da der Versorgungsschacht vormontiert angeliefert wird, ist eine schnelle Einbindung in die neue Biogasanlage gewährleistet.

In den meisten Fällen wird der Schacht im Boden versenkt, sollte dies einmal nicht möglich sein, ist eine Variante (NQ-VS-110) erhältlich bei dem der Versorgungsschacht mit einer Tür als Zugang ausgestattet ist.

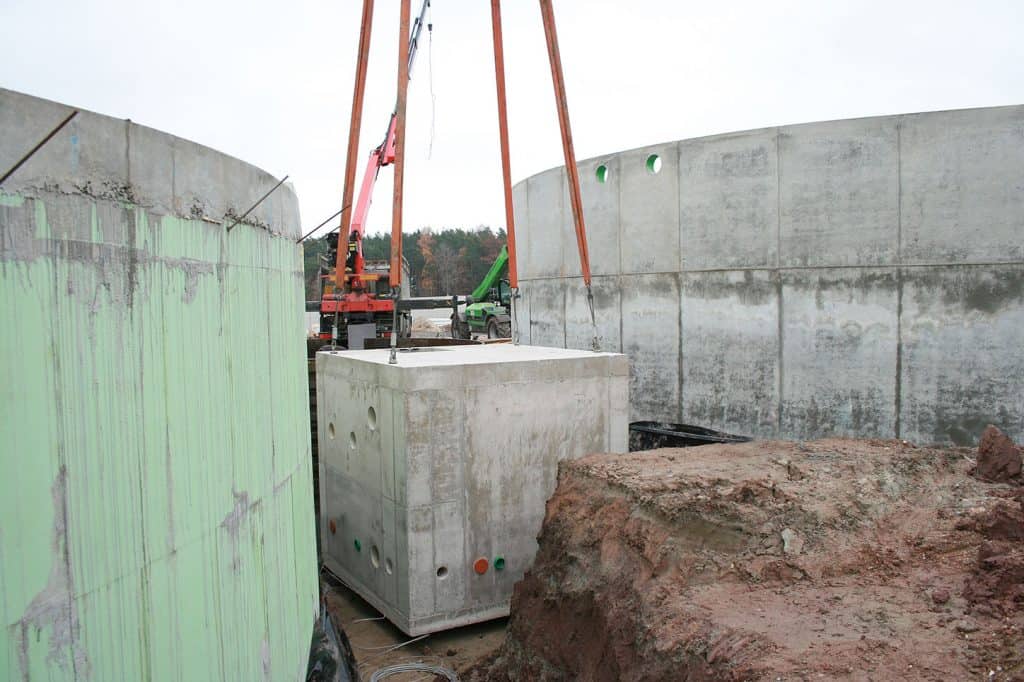

Versorgungsschacht VS-100 Positionierung

Versorgungsschacht NQ-VS-110

Der Eingang zum Versorgungsschacht VS-110 ist nicht wie beim VS-100 durch eine Einstiegsluke, sondern durch eine normale Eingangstür, die an der Front montiert ist. Der VS-110 ist für eine oberirdische Installation gedacht, da nicht immer die Möglichkeit, oder Notwendigkeit besteht, den Schacht unterirdisch zu installieren.

Die Pumpen- und Heiztechnik ist hier genau wie beim VS-100 angelegt. Der VS-110 wird ebenfalls vormontiert angeliefert, damit eine schnelle Einbindung in die Biogasanlagen gewährleistet ist. Dies ist ein weiteres Beispiel der Individualität der NQ-Hofbiogasanlagen-Konzepte.

Wir finden für jede Hofsituation eine optimale Lösung.

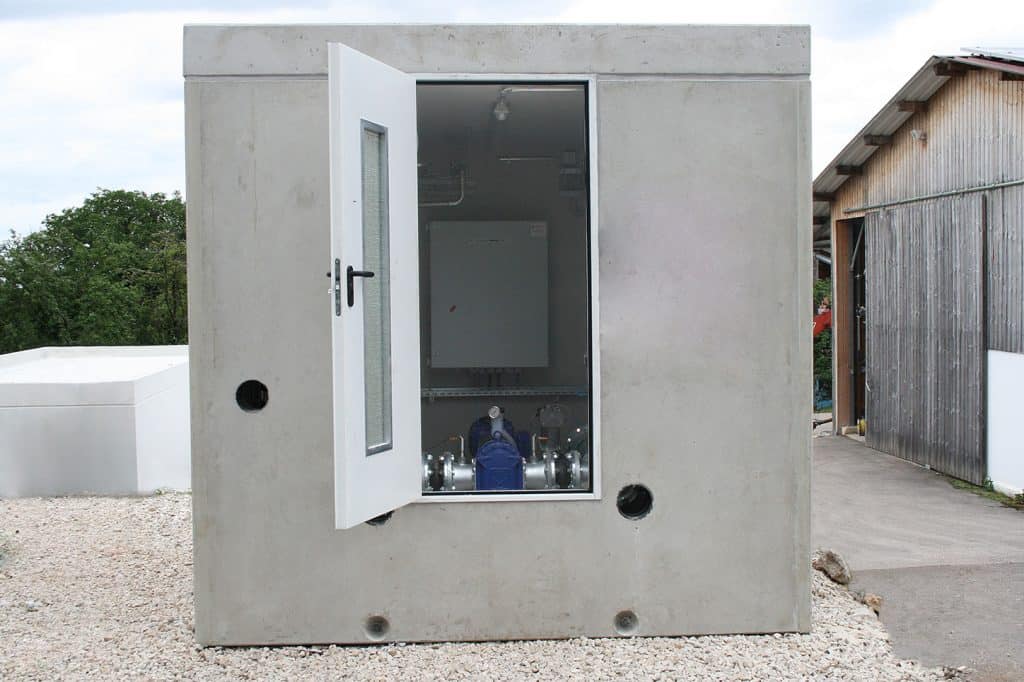

Versorgungsschacht VS-110 von vorne

Maschinenraum MR-300

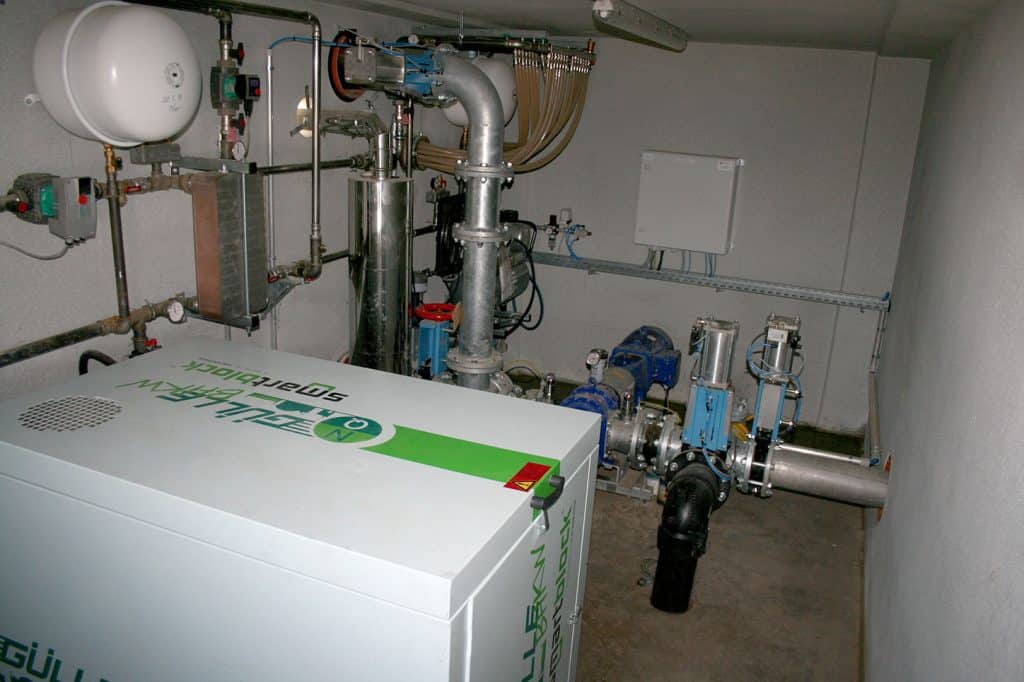

NQ-MR-300 mit BHKW der Firma KW Energie

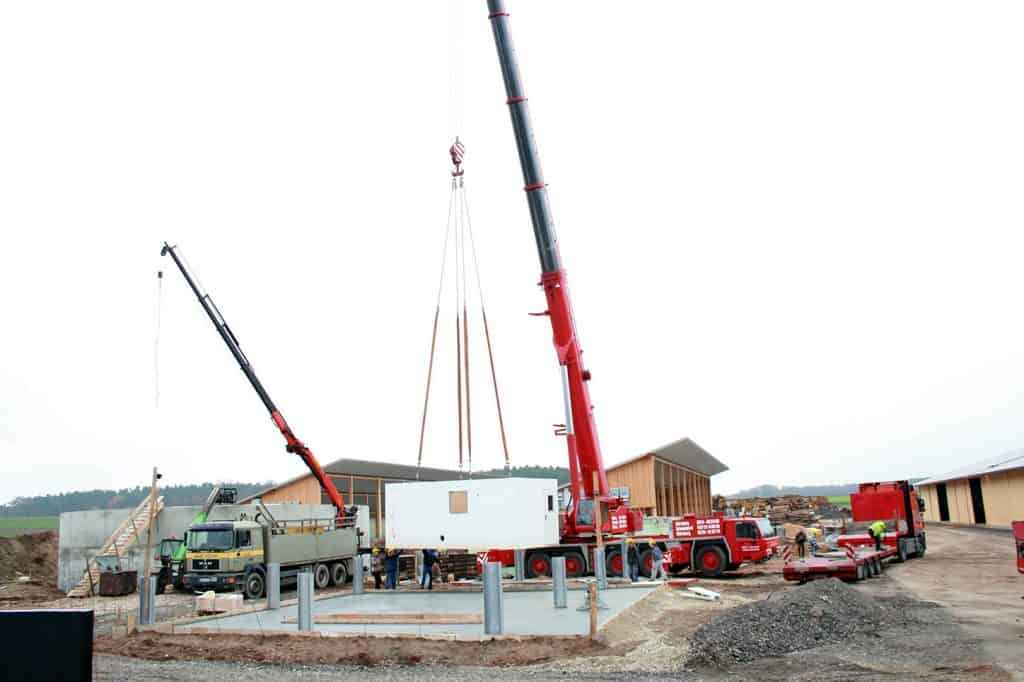

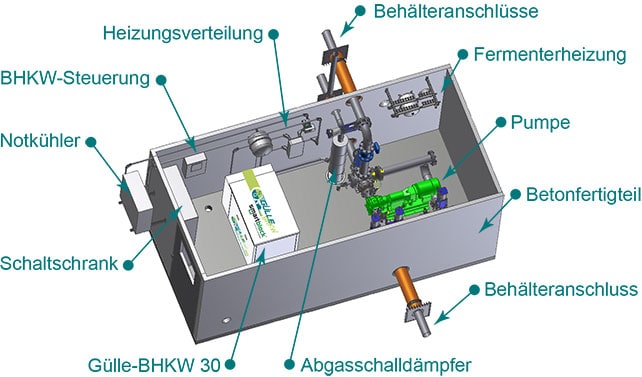

Diese Ausführung des NQ-Maschinenraums ist speziell für das NQ-Gülle-Energie-Konzept entwickelt und optimiert worden. Kostengünstig befindet sich die komplette Technik die für die Biogasanlage benötigt wird in einem Gebäude. Der MR-300 wird als Betonfertigteil zu 90% vormontiert an die Baustelle angeliefert. Dadurch ist eine schnelle Einbindung in die Biogasanlage gesichert.

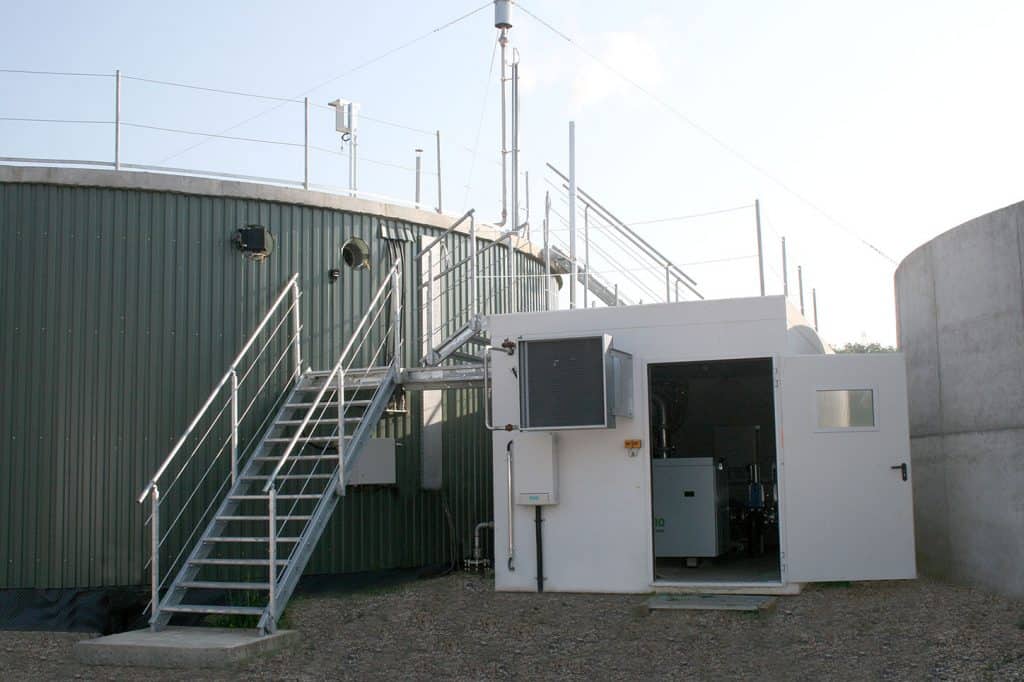

Maschinenraum MR-300 Modell von oben

Maschinenraum MR-200

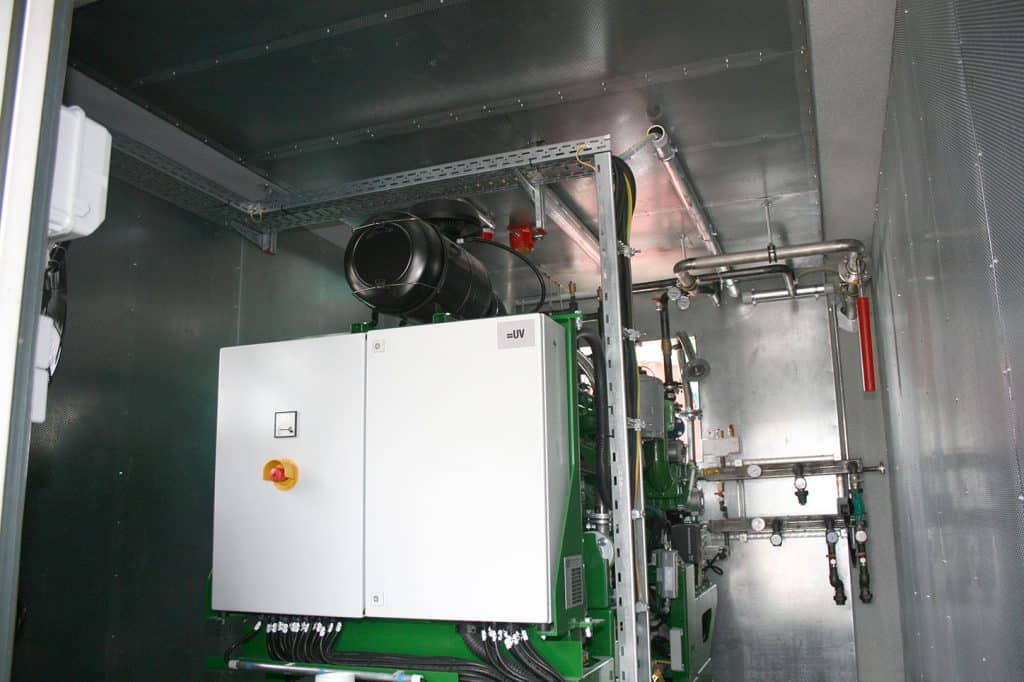

NQ-MR-200 mit BHKW der Firma 2G

Der NQ-MR-200 ist für die technische Ausstattung vorgesehen. Neben der BHKW-Anlage sind in dieser Variante des NQ-Maschinenraums die Wärmeverteilung und die Schaltschränke installiert. Er ist mit unterschiedlichen BHKWs erhältlich und wird ebenfalls vormontiert angeliefert.

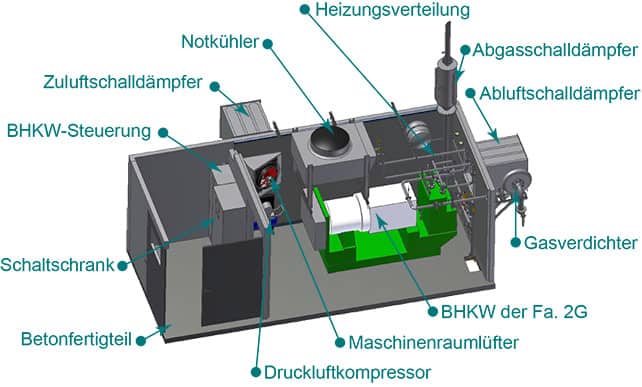

NQ-MR-200 Modell

Maschinenraum MR-100

NQ-MR-100 mit BHKW der Fima Elektro Hagl

Der NQ-MR-100 ist für die technische Ausstattung vorgesehen. Neben der BHKW-Anlage sind dieser Variante des NQ-Maschinenraums die Wärmeverteilung und die Schaltschränke installiert. Er ist mit unterschiedlichen BHKWs erhältlich und wird ebenfalls vormontiert angeliefert.

Maschinenraum MR-100 Modell von oben
